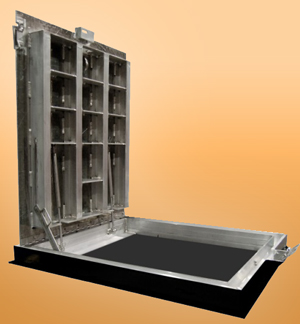

Cadre de drainage, type M H-20

Les trappes d’accès M H-20 de MSU sont conçues pour être coulées en place aux endroits exposés à des volumes de trafic occasionnels où les infiltrations d’eau et le drainage dans l’ouverture d’accès pourraient constituer des problèmes. Ces trappes d’accès sont à montage affleurant et peuvent soutenir des volumes de trafic occasionnels. Elles sont renforcées pour le chargement sur roue AASHTO H-20.

Les mécanismes de sécurité sont conçus pour s’intégrer directement à toutes les trappes d’accès MSU.

Les trappes d’accès M H-20 sont :

  • En aluminium ou en acier inoxydable, types 304 ou 316
  • Munies d’un cadre à cornières avec joint d’étanchéité
  • Munis d’un accouplement de drainage soudé et de raccords ABS
  • Munies d’un couvercle en tôle striée résistant au glissement
  • Munies d’un bras de retenue, en acier inoxydable 316, qui bloque le couvercle de manière sécuritaire à un angle de 90 degrés à la verticale.
  • Continuous hinges 316 stainless steel with all countersunk fasteners
  • Munies de charnières continues en acier inoxydable 316 et de raccords noyés.
  • Munies d’une serrure à ressort en acier inoxydable 316 avec bouchon mâle et mécanisme d’ouverture
  • Munies d’un moraillon en retrait pour verrou (verrou fourni par d’autres)
  • Renforcées pour le chargement sur roue AASHTO H-20
  • Munies d’un ancrage à bride continu
  • Recouvertes d’une peinture bitumineuse sur toutes les surfaces en contact avec le béton
  • Toutes les fixations sont en acier inoxydable de type 316
  • Soudées conformément aux normes CSA W47.1 et W47.2



Les trappes d’accès M H-20 de MSU sont fabriquées en unités à une ou deux portes, ou à portes parallèles.
TRAPPES D’ACCÈS DU TYPE M H-20 EN ALUMINIUM DESSIN SPÉCIFICATION
Unité M H-20 à une porte 900 x 900
Unité MD H-20 à deux portes 1200 x 1200
**Dimensions fournies à titre d’exemple seulement**



Disponibles en acier inoxydable, type 304 ou 316

Options :

  • Acier inoxydable, types 304 et 316
  • Isolation avec panneau arrière (Styrofoam SM standard de 50 mm)
  • Affichage, lettrage et formulation personnalisés
  • Finis sur mesure : anodisation ou peinture
