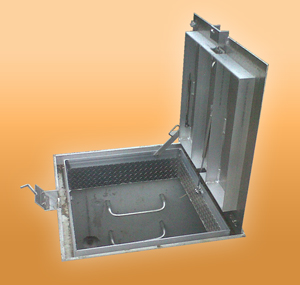

Cadre de drainage, type M

Les trappes d’accès M de MSU sont conçues pour être coulées en place aux endroits où les infiltrations d’eau et le drainage dans l’ouverture d’accès pourraient constituer des problèmes. Ces trappes d’accès sont affleurantes et peuvent soutenir des charges de circulation piétonnière.

Les mécanismes de sécurité sont conçus pour s’intégrer directement à toutes les trappes d’accès MSU.

Les trappes d’accès M sont :

  • En aluminium ou en acier inoxydable, types 304 ou 316
  • Munies d’un cadre profilé avec joint d’étanchéité
  • Munis d’un accouplement de drainage soudé et de raccords ABS
  • Munies d’un couvercle en tôle striée résistant au glissement
  • Munies d’un bras de retenue, en acier inoxydable 316, qui bloque le couvercle de manière sécuritaire à un angle de 90 degrés à la verticale.
  • Munies de charnières simples en acier inoxydable 316 et de raccords noyés.
  • Munies de charnières montées en surface et soudées
  • Ressort de levage en acier inoxydable 316
  • Munies d’une serrure à ressort en acier inoxydable 316 avec bouchon mâle et mécanisme d’ouverture
  • Munies d’un moraillon en retrait pour verrou (verrou fourni par d’autres)
  • Renforcées pour soutenir une charge de circulation piétonnière de 14,4 kPa
  • Munies d’un ancrage à bride continu
  • Recouvertes d’une peinture bitumineuse sur toutes les surfaces en contact avec le béton
  • Toutes les fixations sont en acier inoxydable de type 316
  • Soudure conforme à la norme CSA W47.2



Les trappes d’accès M de MSU sont fabriquées en unités à une porte, deux ou plusieurs portes.
TRAPPES D’ACCÈS DU TYPE M EN ALUMINIUM DESSIN SPÉCIFICATION
Unité M à une porte 900 x 900
Unité MD à deux portes 1200 x 1200
Unité MP à deux portes parallèles 900 x 1450
Unité MT à trois portes 1000 x 3000
Détails du soudage M
**Dimensions fournies à titre d’exemple seulement**



TRAPPES D’ACCÈS MSS EN ACIER INOXYDABLE DE TYPE M DESSIN SPÉCIFICATION
Unité MSS à une porte 900 x 900
Unité MSSD à deux portes 1200 x 1200
Unité MSSP à deux portes parallèles 900 x 1450
Unité MSST à trois portes 1219 x 2438
Détails du soudage MSS



**Dimensions fournies à titre d’exemple seulement**

Options:

  • Isolation avec panneau arrière (Styrofoam SM standard de 50 mm)
  • Montage en surface
  • Poteaux et chaînes de sécurité
  • Affichage, lettrage et formulation personnalisés
  • Finis sur mesure : anodisation ou peinture
